11月7日（日）の2次元CAD利用技術者試験1級（機械）に向けて、対策授業を行なっております。

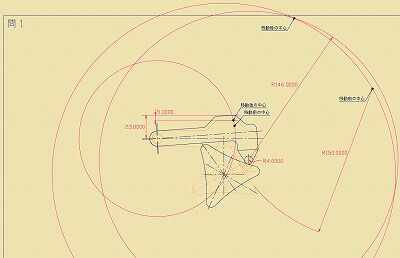

今回は、2021年度前期の作図問題 問1を解説したいと思います。













部品１
１．部品１の解答枠水平中心線を 23mm 上にオフセットします。
２．この線に接する円弧の R が 5mm なので、23mm オフセットした線を下に 5mm オフセットします。
３．部品１の最初の状態（水平状態）で、接する R5 の中心の軌跡を描きます。
４．回転コマンドで部品１を選択し、最初の中心点を 5mm 下にオフセットした線と R5 の中心の軌跡の交点へ移動すれば、部品１は完成です。

部品２
５．部品２の解答枠回転中心を中心にとり、部品1と接する円弧（R150）の中心の軌跡を描きます。
６．接する部分の部品１の先端の半径が 4mm なので、これを考慮（150 - 4 = 146）し、部品1先端の
　　8mm 円の中心から半径 R146mm の円を描きます。
７．回転コマンドで部品２を選択し、部品２の最初の状態（垂直状態）時の接する円弧 R150 の中心を
　　二つの円の交点まで移動すれば、部品２も完成です。

以上です。

（masa）
