2次元CAD利用技術者試験1級機械 2019年前期 実技試験解説

2020年11月04日 2次元CAD利用技術者試験1級機械 2019年前期 実技試験解説

今回は前回の2次元CAD利用技術者試験1級(機械)2019年後期試験に引き続き、2019年前期試験の実技問題の問1の解答例を masa 先生に描いていただきました。

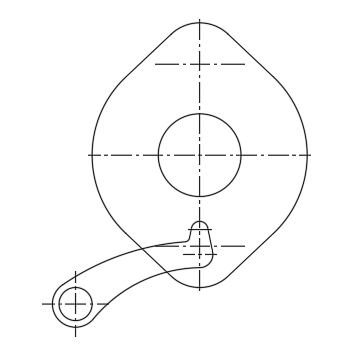

0.最初の状態
2019_1_0

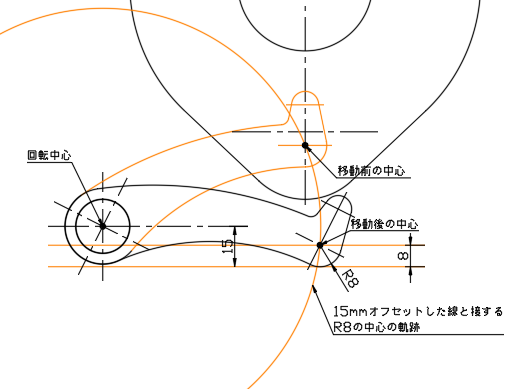

1.部品2を15mmオフセットした水平線に接するように回転させた状態
2019_1_1

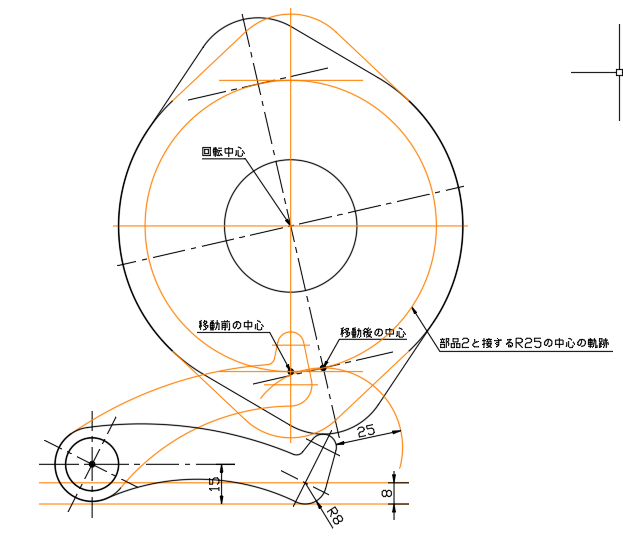

2.部品1を部品2に接するように回転させる

2019_1_2

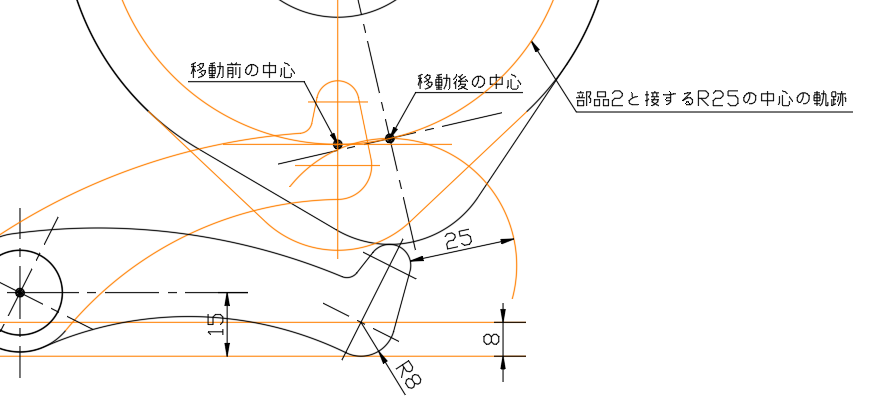

2.1 拡大図
2019_1_3























受験者の皆様。参考にしてみてください。

(蒲田キャンパス担当:oka)
