2次元CAD利用技術者試験1級機械 2019後期 実技試験解説

2020年10月25日 2次元CAD利用技術者試験1級機械 2019後期 実技試験解説

コロナ禍の影響で、今年の前期(6月実施)の「2次元CAD利用技術者試験1級(機械)」は中止になっていしまいましたが、後期試験(2020年11月8日実施)が近づいてきました。
今回は9月に2級に合格した1年生が10名以上受験します。
もちろん、1級の対策講座も後期に入り始めています。(筆記・実技ともに)

今回は2次元CAD利用技術者試験1級(機械)2019後期試験の実技問題の問1の解答例を masa 先生に描いていただきました。

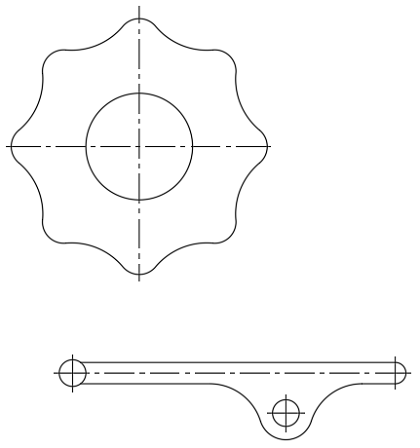

0.最初の状態
no title

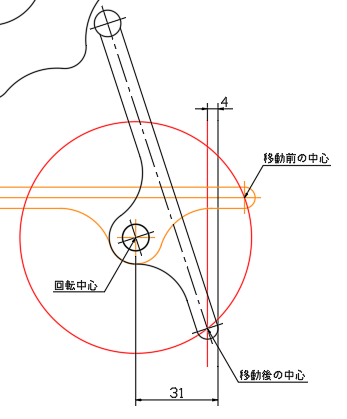

1.部品2を回転中心点より右側31mmの垂直線に接するように回転させた状態
1

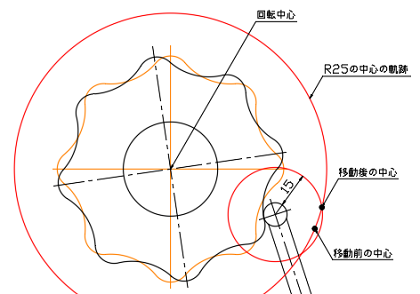

2.部品1を部品2に接するように回転させる
2

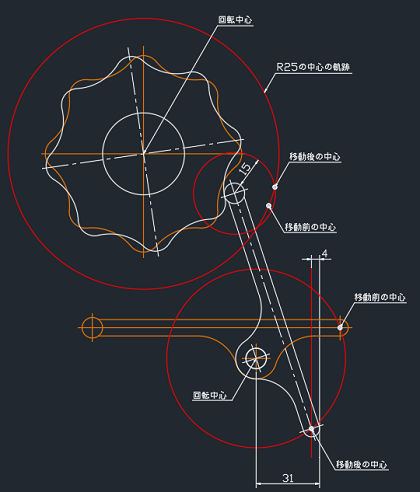

3.解答案全体
2019後期1

受験者の皆様。参考にしてみてください。

(蒲田キャンパス担当:oka)
