機械設計科 2年生 アシストフック製作

2020年08月06日 機械設計科 2年生 アシストフック製作

 機械設計科ブログをご覧いただきありがとうございます。



 以前のブログでご紹介をしました、安心と優しさを届ける『ぱっちぃフック』について、多くのみなさまよりご好評を頂いています。折角ですので、もう少し途中経過もご紹介したいと思います。



 機械設計の仕事は、単純に設計して形を作るだけではありません。設計をして形が出来ても、すぐに壊れてしまうとそれは製品・部品にはならないのです。2年生のM君が設計してくれたぱっちぃフックですが、クラスメイトのW君、そして1年生のHさんが実際の使用環境を想定した、評価と改善設計を手伝ってくれました。

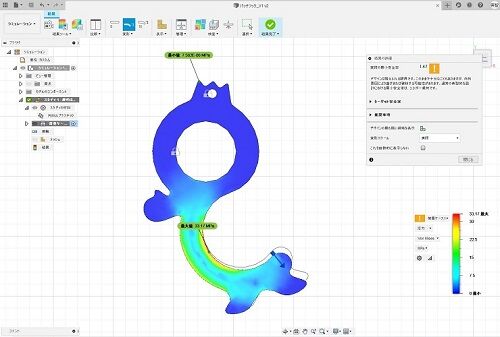

まずは3D-CADのシミュレーションを使用して、一定の荷重(重さ)をかけ部品の限界値(応力)を推定します。

ぱっちぃフック_CAE



これはあくまでシミュレーション上の推定数値ですので、ここから実験を行い現物と解析値の合わせこみを行います。

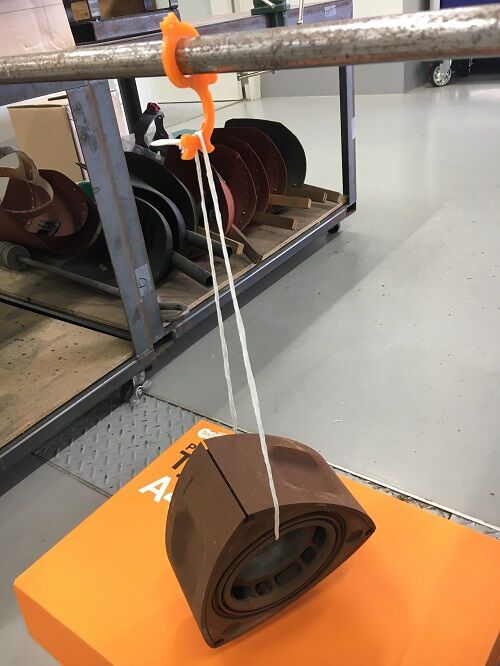

ぱっちぃフック実験

ぱっちぃフック実験2

ほら! 現物もシミュレーションと同じ場所で破壊していますね。


 あとは、実際の使用条件で解析して、改善設計を行います。今回は電車のつり革に成人男性がつかまることを想定し、電車の急ブレーキ時にかかる加速度に耐えうる強度を条件に設定して、材料と厚さを決定しました。

 皆さんが普段使われている製品も、壊れないのが当たり前に思うかもしれませんが、その陰には設計者の知恵と技術が支えているんですね!
