卒業製作@八-9 電装 と 本日の作業
2014年11月20日 卒業製作@八-9 電装 と 本日の作業
八王子チーム 設計演習/卒業製作の授業です。
校内荷物運搬車 DAIHACHI荷Z(仮)設計製作中

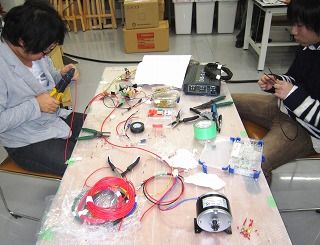

部品も揃い始めたので、後回しにしていた電装系に着手しました。
電装系は大きく3系統に分かれます。
1.車体 (燈火類やメーター類、操作系)
2.エンジン (点火や発電など)
3.モーター (駆動と電磁クラッチ)
まずはそれぞれの系統で組立て成立させます。
後から動力の切り替え等ハイブリッドカーとしてのシステムを構築していく予定です。
モーターとモーターコントローラーは学校にあった古い電動ポケバイから頂きました。
モーターもコントロールも問題ない様です。
こちらはエンジンの試運転です。
こちらもアッサリかかりました〜
その他の作業です。
フレーム溶接はいよいよ立体的になってきました。
溶接係はS君O君。二人ともかなりスジが良いです
ギリギリ設計(※)で心配だったタンクとフロントフォークの位置確認。
ついでに運転姿勢の確認です。

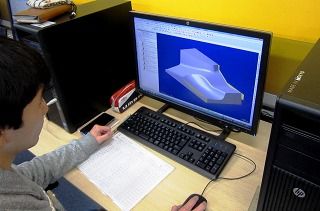

CAM係M君はCAMで外装部品の加工パスを作っています。
こちらはちょっと予定をおしています。
CAMソフトはハイエンドの「MasterCAM」を導入しております。
さあだいぶ時間も無くなってきましたね
お正月は休めるように頑張っていきましょう〜
