2020年10月13日 機機械設計科 『高度加工実習』授業の様子

 いつも機械設計科ブログをご覧いただきありがとうございます。

 八王子キャンパスには機械設計科の学生が集う『メイカーズラボ』という教室があります。



メイカーズラボ




この教室にはCADCAM、様々な工具・工作機械が設置されており「モノを作りたい」学生が授業の空き時間や放課後に集い、様々な製作に励んでいます。



 本ブログでは普段、機械設計科の授業でも利用されている『メイカーズラボ』での授業の様子をご紹介したいと思います。



2年生の『高度加工実習』では社会課題を授業に落し込み、新型コロナウィルス感染予防の『フェイスシールド』の設計・製作を行いました。



フェイスシールド3フェイスシールド2フェイスシールド1

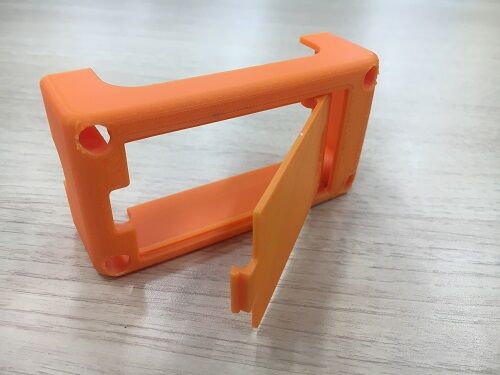

プラスチックの台座は『3Dプリンター』で製作し、透明のシールドは『レーザー加工機』で加工しています。

メイカーズラボには、マシニングセンターなどの精密加工機や溶接機・光造形機など様々な工作機械が設置されていますが、中でも気軽に使用できる『3Dプリンター』は学生たちに大人気で、今年度より増設し計5台が稼働していますが、平日は常に誰かの自主製作や授業で稼働しています。


3Dプリンタ


D-CADで設計した部品を直ぐに形にすることができる、その気軽さが大きな魅力なんだと思います。



 そんな機械設計科の設備も体験入学で、実際に見て・触れることができます。是非、八王子キャンパス 機械設計科へ足をお運びください。



 体験入学は、新型コロナウイルスの感染症対策を徹底した上で開催いたします。詳細は是非ホームページをぜひご覧ください。

10月開催:10/18()10/25()

https://www.neec.ac.jp/taiken/menu/technology/cad/taiken_hachioji_cad/

(担当:八王子キャンパス Tomo

n-37867734 at 8:0 | この記事のURL | |

2020年10月06日 機機械設計科 2年生 アシストフック製作

 機械設計科ブログをご覧いただきありがとうございます。



 以前のブログでもご紹介をしました、安心と優しさを届ける
『ぱっちぃフック』です。

ぱっちぃフック6



多くのみなさまよりご好評を頂いており、このたび配布用の説明書を作成しました。


ぱっちぃフック説明書



体験入学でお配りしていますので、是非八王子キャンパス 機械設計科へ足をお運びください。

体験入学では希望者に、レーザー加工機を使いお好きな色で『ぱっちぃフック』の加工をしてお配りする事ができます!



 体験入学は、新型コロナウイルスの感染症対策を徹底した上で開催いたします。詳細は是非ホームページをぜひご覧ください。

10月開催:10/18()10/25()

https://www.neec.ac.jp/taiken/menu/technology/cad/taiken_hachioji_cad/

(担当:八王子キャンパス Tomo)

n-37867734 at 8:0 | この記事のURL | |

2020年10月01日 機械設計科 非接触型温度計のケース製作

いつも機械設計科ブログをご覧いただきありがとうございます。



さて、以前ブログでご紹介をしました、八王子キャンパス テクノロジーカレッジ
オリジナルの非接触型温度計について、前回の『機械設計者の工夫』
クイズの
答え合わせ、<第2回目>となります!



<問題>
なぜ下の写真の様に、ケースの外周にこの緑色の部品がついているのか?


非接触温度計4

一つ目の理由は『持ちやすいから』でした。



この答えはもしかしたら、簡単だったかもしれません。



理由の2つ目は、製作時の『部品のバラつきを補うため』です。



機械設計でCADで設計をしているとパソコンの画面内ではどんな形状でも出来てしまいます。ただし、機械設計者が設計しているのはリアルな製品です。部品一つを見ても、『工法』によるバラつきや、『材料』のバラつきなど、無数のバラつきが存在します。

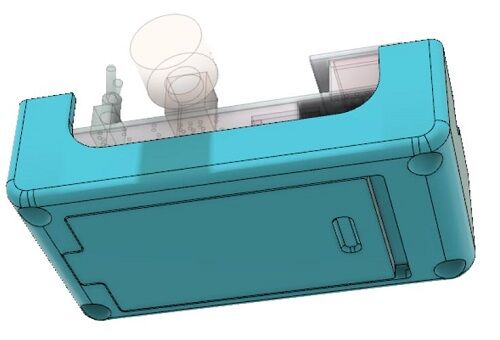

例えば今回のケース製作において、「上のカバー」と「下のカバー」を3D-CADで設計すると、この様になります。



 非接触温度計8



お互いの部品外周はきれいに接していますよね?



でも実際は樹脂が熱収縮したり、3Dプリント時のバラつきなどで、きれいに接していません。



 非接触温度計9



当然、変形を抑えるような形状的改善も行いますが、ここで登場するのが、ケース外周についている部品となります。

この部品があることで、意匠でもあるケースの『つなぎ目を隠す』ことが出来るんです。

非接触温度計6

これも機械設計者としての工夫の一つで、実際にメーカで実務経験がある教員が在籍する本校の大きな特長の一つではないでしょうか。



機械設計は『設計』をするのが主たる目的ですが、作り方を知らないと設計する

ことも出来ません。八王子キャンパス 機械設計科では1年生の段階からどんどん

設計し、実際に「モノ」を作っていきます。そうすることで、様々な設計上の気づきを

得ることができるんです。



学生たちの作品も、今後本ブログで少しずつご紹介をしていきたいと思います。



また、オープンキャンパスや体験入学でも学生たちの作品をご覧いただけます。

ぜひ八王子キャンパスへ足をお運びください。



 体験入学は、新型コロナウイルスの感染症対策を徹底した上で開催いたします。詳細はホームページをぜひご覧ください。

10月開催:10/18()10/25()

https://www.neec.ac.jp/taiken/menu/technology/cad/taiken_hachioji_cad/

(担当:八王子キャンパス Tomo)

n-37867734 at 8:0 | この記事のURL | |

2020年09月28日 機械設計科 非接触型温度計のケース製作

 いつも機械設計科ブログをご覧いただきありがとうございます。



 さて以前ブログでご紹介をしました八王子キャンパス テクノロジー

カレッジオリジナル非接触型温度計について、前回ブログでお伝えした
『機械設計者の工夫』クイズの答え合わせをしたいと思います!



前回の内容はこちらをご参照ください。



<問題>
なぜ下の写真の様に、ケースの外周に緑色の部品がついているのか?

非接触温度計4

実は、、、理由は『2つ』あります。



一つ目の理由は『持ちやすいから』です。



みなさんスマートフォンを落としてしまった経験はありませんか?

手の大きさや製品の大きさにもよりますが、真四角のものは持ちづらいんです。



従って、外周に敢えて突起を設け、またケース背面も凹形状として使って頂く方が、持ちやすい様に、そして手になじみやすい形状を作っています。


非接触温度計5非接触温度計6

この様に、機械設計者は単純に“箱”を作るだけではなく、

使って頂く方々の気持ちになって設計をすることが、何よりも大切なんです。



設計しているのは工業製品(機械)ですが、使って頂くのは生身の人間ですから。



さて、二つ目の『理由』、ぜひ考えてみてくださいね!



この現物はオープンキャンパスや体験入学でもご覧いただけます。

ぜひ八王子キャンパスへ足をお運びください。



 体験入学は、新型コロナウイルスの感染症対策を徹底した上で開催いたします。詳細は是非ホームページをぜひご覧ください。

10月開催:10/18()10/25()

https://www.neec.ac.jp/taiken/menu/technology/cad/taiken_hachioji_cad/

(担当:八王子キャンパス Tomo)

n-37867734 at 8:0 | この記事のURL | |

2020年09月25日 機械設計科 非接触型温度計のケース製作

いつも機械設計科ブログをご覧いただきありがとうございます。



以前のブログでご紹介をしました、八王子キャンパス テクノロジー
カレッジの電子・電気科と共作しました、非接触型の温度計がついに
完成しました。



前編はこちらをご参照ください。

そして完成写真がこちらです!!


非接触温度計1

プロトタイプは前面にセンサーがありましたが、使い勝手を考慮し
最終形状ではセンサーを背面に移動しています。


非接触温度計3


もちろんカラーのバリエーションも何色かご用意しました。

非接触温度計2



 ところで、この完成形状には単純なケースを設計しただけではなく、機械設計者"ならでは"の様々な工夫が詰まっているんです。

例えば一例としてなぜ下の写真の様に、ケースの外周にこの緑色の部品がついているのか?
その理由を皆さんはお気づきになりますでしょうか?
「かっこいいから」だけではないんです。


非接触温度計4
気になる方はオープンキャンパスや体験入学でも現物をご覧いただけますので、ぜひ八王子キャンパスへ足をお運びください。
この答えは、また本ブログでもご紹介したいと思います!


 体験入学は、新型コロナウイルスの感染症対策を徹底した上で開催いたします。詳細は是非ホームページをぜひご覧ください。

10月開催:10/4()10/18()10/25()

https://www.neec.ac.jp/taiken/menu/technology/cad/taiken_hachioji_cad/

(担当:八王子キャンパス Tomo)
